Sfera NSL Vorderrad: Rad (De-)montage) / Bezeichnung Radlager

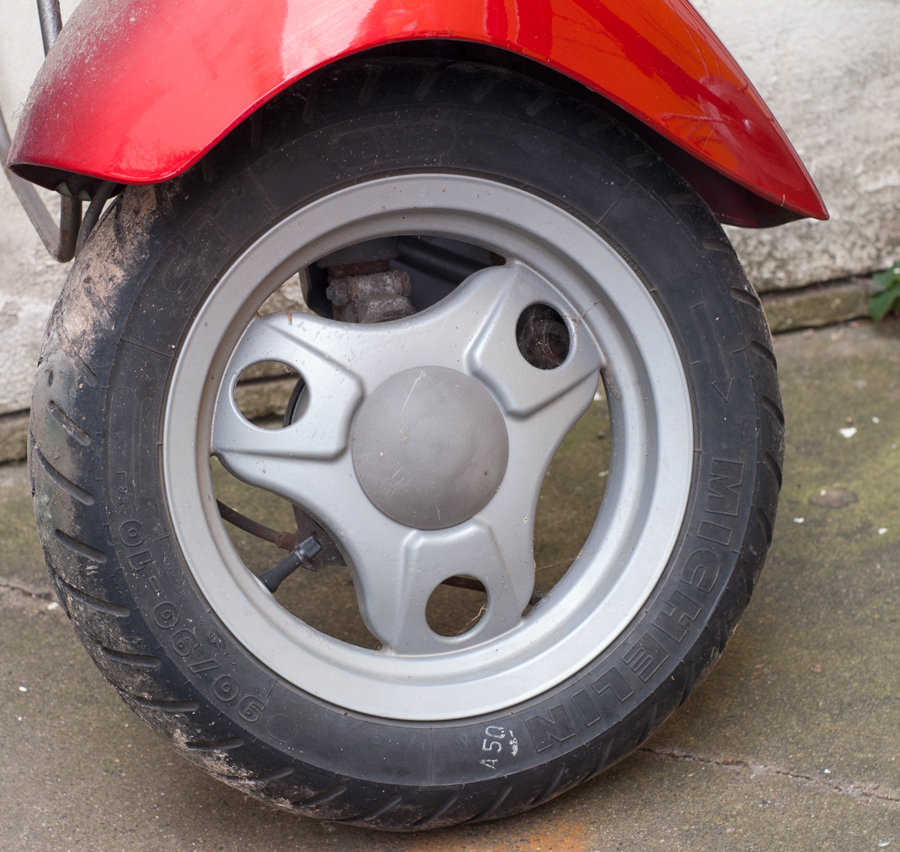

-Zuerst die Einstellschraube der Vorderradbremse lösen

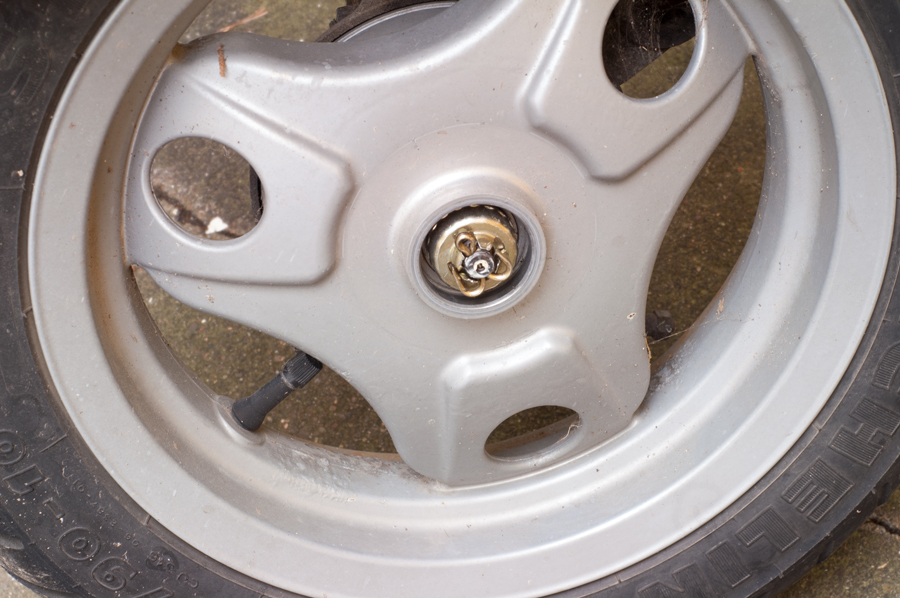

-Mit einem breiten Schlitzschraubendreher oder Plastikwerkzeug kann man die Radkappe entfernen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen

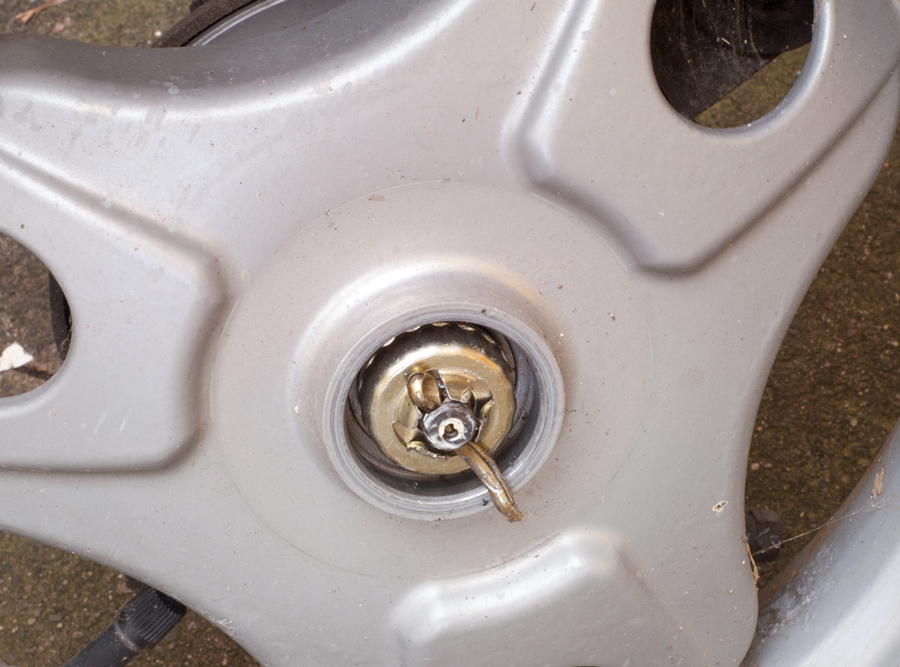

-Den Sicherungssplint der Radmuttersicherung zusammenbiegen und rausziehen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen

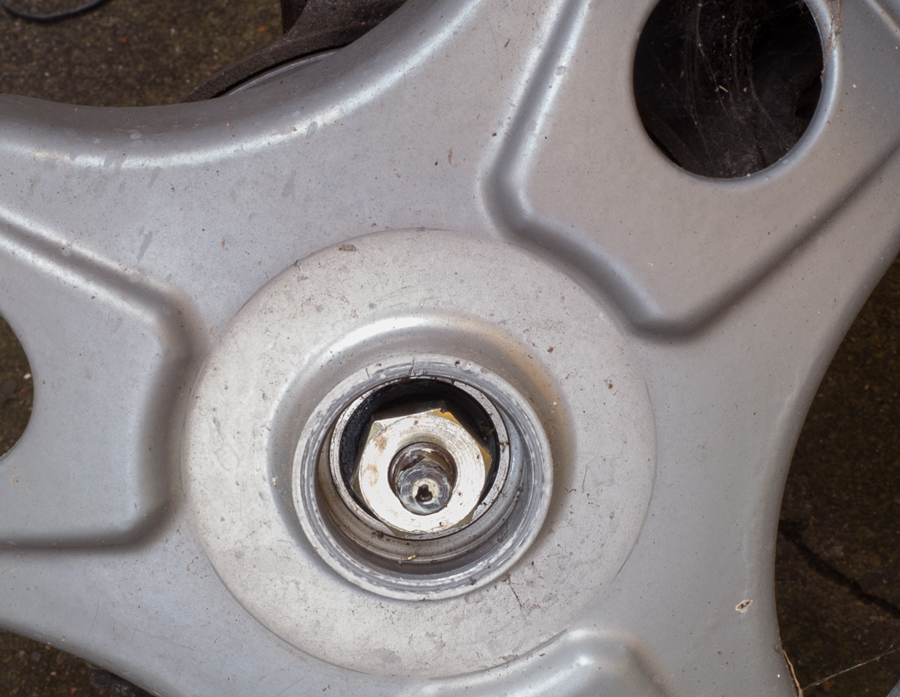

- Um die Radmutter zu lösen benötigt man eine 22iger Nuss
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen

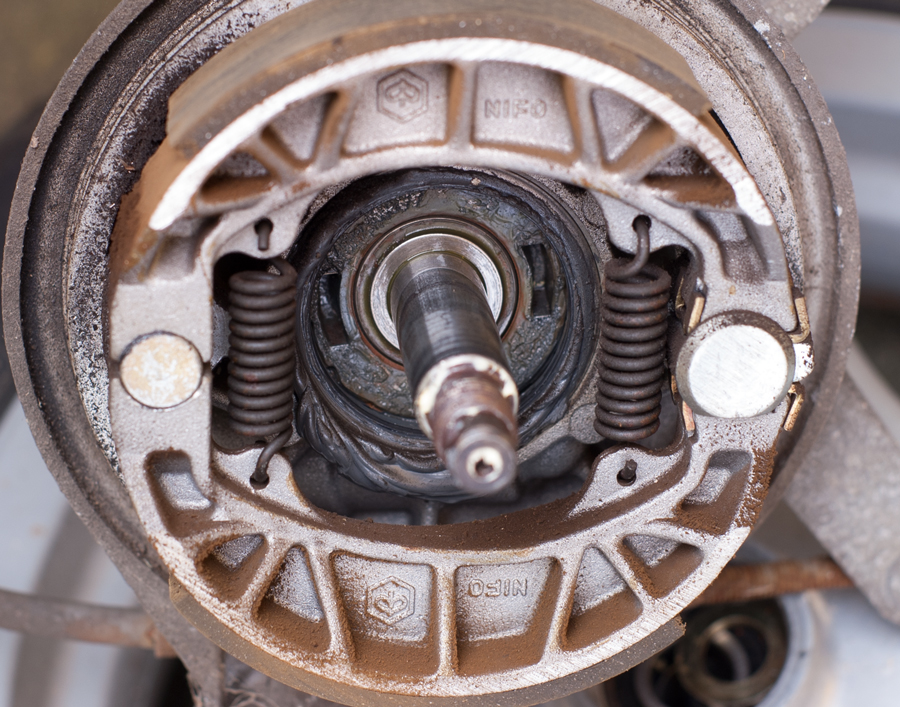

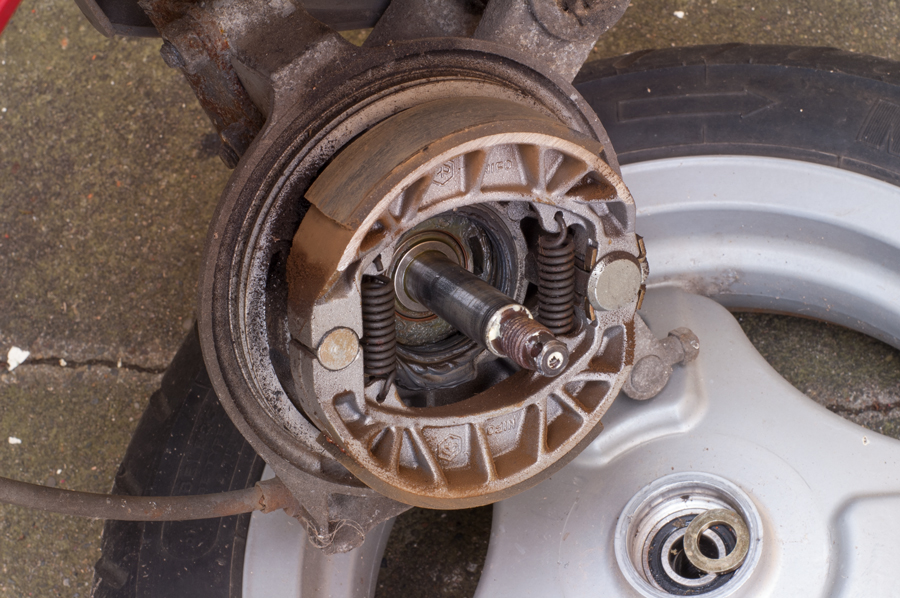

Nun braucht man nurnoch das Rad abzuziehen und kann an den Bremsen / Radlagern arbeiten.
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen

Radlagerbezeichnungen

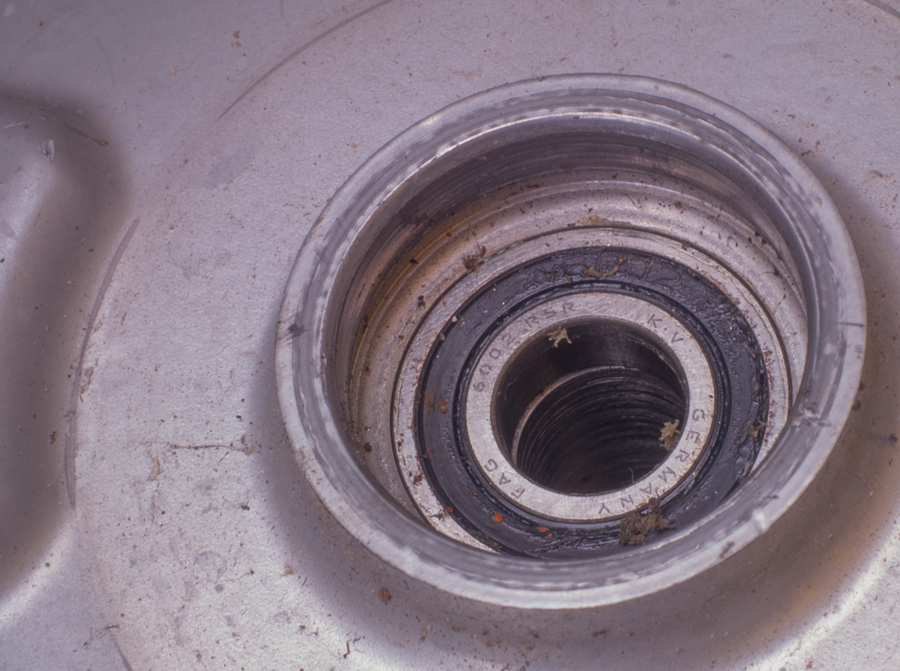

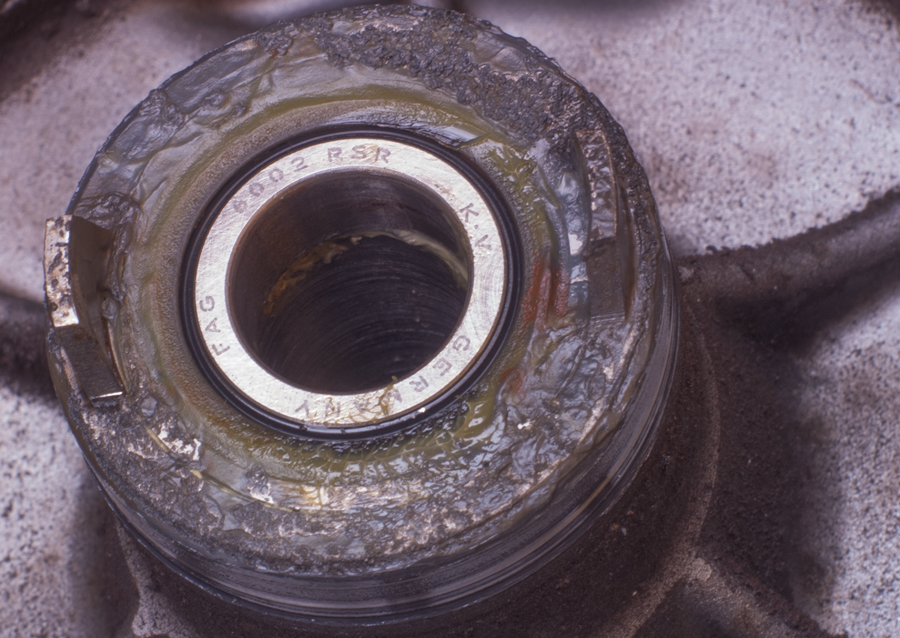

Die Radlager an der Felge sind von der Firma FAG. Die Lagermaße von diesem Rillenkugellager sind 15x32x9 mm.
Bezeichnung: 6002-C-HRS-C3 (-RSR-C3)

Es sind 2 St├╝ck in der Felge verbaut,- eins innen und eins außen.
Piaggio Sfera NSL Vorderrad Radlager Bezeichnung
Piaggio Sfera NSL Vorderrad Radlager Bezeichnung



ZUSAMMENBAU Hinweis

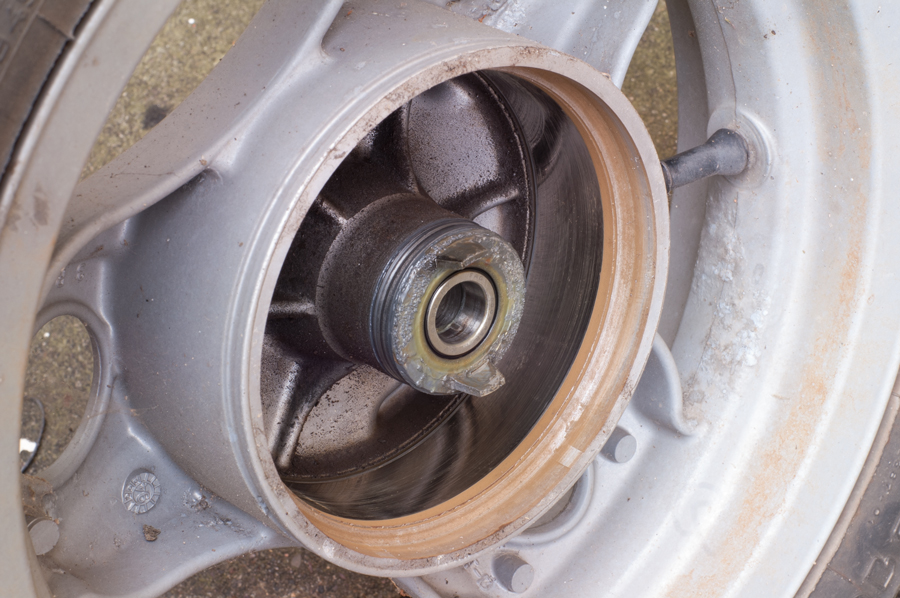

Wichtig ist beim anbringen des Vorderrades, dass man die 2 Nasen an der Felge, die auf das Ritzel des
Tachoschneckenantriebes greifen richtig einsetzt. Man muss die Felge also so ausrichten, dass die Nasen
in das Ritzel greifen. Bei einem Verkanten und anschlie├čendem Festziehen des Raden können diese abbrechen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen
Piaggio Sfera NSL Vorderrad abbauen demonate Bremsen
