Die Verkleidung vom zip


die verkleidung vom zip ist relativ einfach und schnell abzubauen.
die verkleidung hat ein klicksystem das man vorsichtig ausharken sollte sonst bricht man die halter ab.
man fängt an mit der klappe im fußraum die richtung motor sitzt. (1 schraube)
dann sind 4 weiter schrauben loszudrehen und die verkleidung is ab.
2 sind hinter der batterie, 2 vorne am fußraum zu sehen nachdem
die klappe abgebaut wurde.
nun kann man das helmfach ausbauen.
rechts und links in der mitte des helmfaches ähnlich wie beim sfera sind
je 1 schraube die abgeschraubt werden müssen.
hinten ganz am ende vom helmfach ist 1 schraube. - losdrehen.
dann sind nur noch im helmfach drinne 2 schrauben wie beim sfera die los
müssen.
jetzt noch den benzintankdeckel und den öltankdeckel abnehmen und hochheben,
und ab is es.
jetzt hat man schon den kompletten überblick auf den motor.

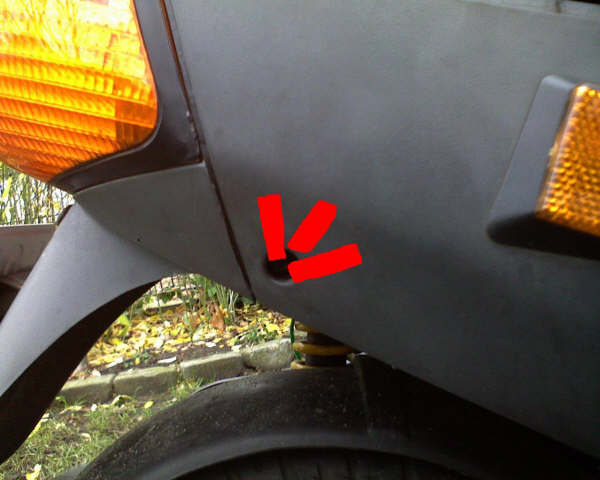

dann gibt es noch die untere seitenverkleidung die durch je 1 schraube
am heck nahe den blinkern sitzt, und am trittbrett das selbst durch die 4
schrauben gehalten wird. alles los schrauben!

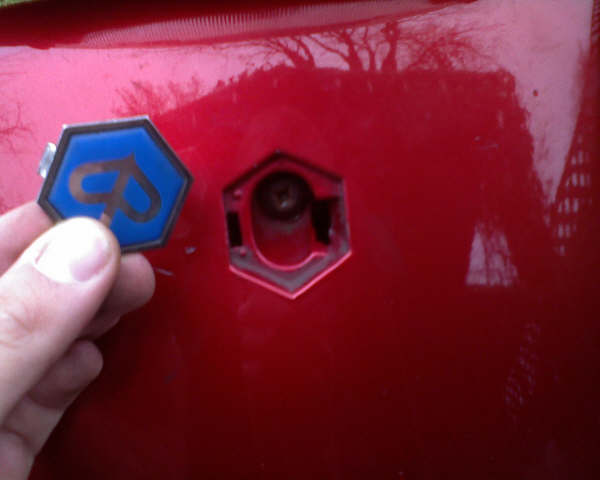

dann noch die vordere verkleidung, die is natürlich wie bei fast jedem piaggio
durch 1 schraube unter dem piaggio zeichen fest.
im innenraum müssen die schrauben rund herum gelöst werden wie halt üblich.
sind glaub ich 4 und 2 im getränkehalter, wer diesen getränkehalter nicht hat
hat ein handschuhfach vorne wie beim sfera da sind auch nochmal 2 schrauben!
(die schraube in der mitte vom getränkehalter muss nicht abgenommen werden!!!)
dann ist die verkleidung ab, sie ist zusätzlich wie die verkleidung um die sitzbank
durch ein klicksystem gesichert also vorsicht is geboten man will ja nix kaputt machen.
ausserdem ist noch eeine schraube direkt unterm lenker, die geht durch bis vorne hin.
nachdem die verkleidung innen abmontiert wurde schaut man auf die blinker von innen.
die muss man losschrauben damit die restliche verkleidung ab geht.

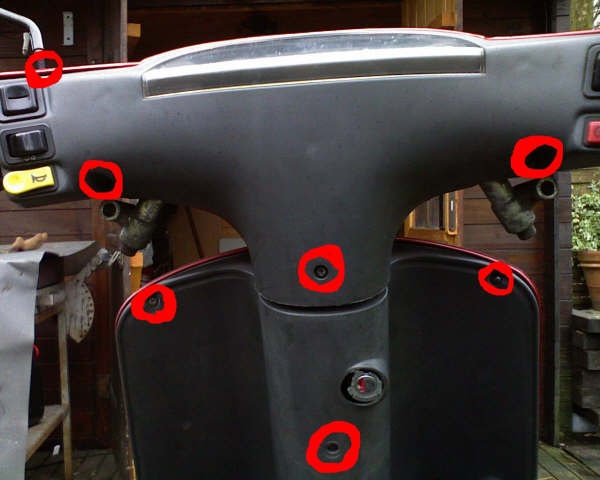

und die verkleidung um den lenker ist mit 2 schrauben unter dem ''start'' knopf
und unter dem ''hupe'' knopf gesichert.
die spiegel müssen ebenfalls ab.
den rest den bildern entnehmen!
