Lichtmaschine prüfen




Um die Lichtmaschine auf nicht sichtbare Schäden zu testen braucht man ein Multimeter z.B. womit man
Widerstände prüfen kann. Folgende Werte müsst ihr bekommen (Kabel an CDI abziehen und Zündschlüssel auf ON stellen ):

Zwischen rot - weiß müssen es 88 +/- 5 Ω sein.
Zwischen grün - weiß muss der Wert bei 980 +/ - 50 Ω liegen

Die Spannungen am runden Stecker der Lima:
gelb-blau : Hat 12-20V und ist für die Batterie / Choke
grau mit masse: ... ist die Spannung fürs Licht auch 12-20V

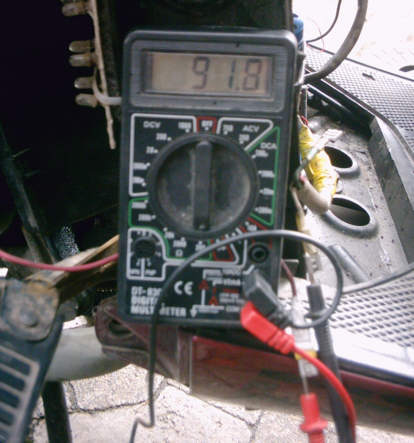

Dieses Pickup ist heile (Messung zwischen rot - weiß) . Das Messergebniss liegt noch innerhalb der Toleranzen:
Lichtmaschine heile

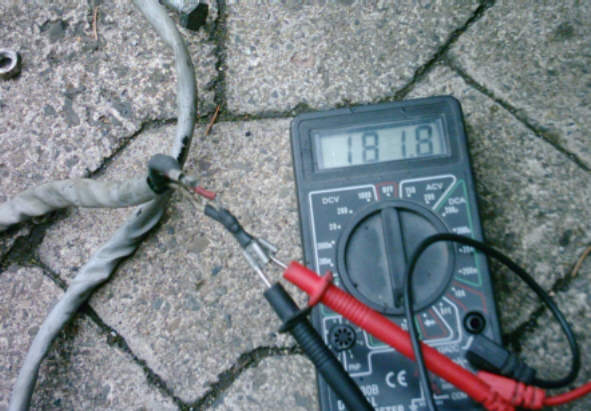

Dieses Pickup ist defekt (Widerstandswert ist viel zu hoch)
Lichtmaschine defekt
