Zu den Schaltungen von LEDs an Wechselspanung im Roller

Ich habs in die einzelnen Berichten nicht reingeschrieben, aber was ihr unbedingt machen müsst ist immer bei LEDs die ihr anbaut an die Stromkreisläufe die mit der Lichtanlage verbunden sind:
Es muss immer eine LED sich in SPERRICHTUNG zu den anderen befinden Grund : Die meisten LEDs haben eine Sperrspannung die bei etwa 3-5V liegt die man bei 12 V deutlich überschreitet was sicherlich auf die Dauer dann mit dem Ausfall der LED rächt. Die Lichtanlage der Piaggio Sfera NSL / RST arbeitet mit Wechselspannung.(dazu gehört auch die Tachobeleuchtung)

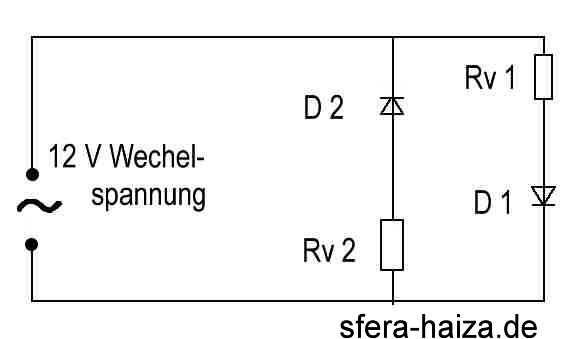

Also immer wie auf dem Schaubild ambesten eine der Leuchtdioden in Sperrichtung zu den anderen Schalten. Rv ist der Vorwiderstand und D ist die Diode. Rv1 ist der Vorwiderstand folglich zu Diode (D) 1 ,...u.s.w....
