Unterbodenbeleuchtung / Beleuchtung für Scooterparts
Hier sieht ihr mal eine andere Methode als die der klassischen Unterbodenbeleuchtung mit Neonröhren oder
Kaltlichtkathode .
Vorteile der LED Beleuchtung:
braucht weniger Energie; man kann die Beleuchtung genauer ausreichten; Lebensdauer ist viel höher,...
Was man braucht:

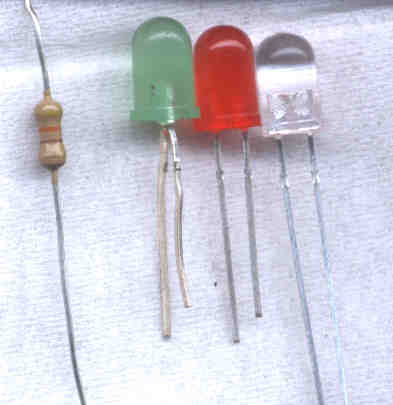

LEDs in entsprechener Menge mit Vorwiderständen (für 12V) (am billigsten von eBay) und möglichst
vielen mcd (Leuchtstärke). Je geringer der Abstrahlwinkel der LED desto punktgerichteter der Lichtkegel.

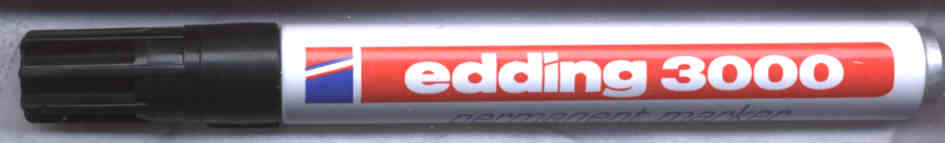

Dann bräuchte man einen Europlatine, Edding 3000 (ist ätzfest), Eisen 3 Chlorid (gibts im elektronik Handel),
Lötkolben und Lötzinn, kleine 1mm dicke Bohrer und einen Plastikschale zum ätzen / Holzstab oder was
nicht metallisches zum umrühren der Säure; Kleber; Lack; dünnere Kupferleitungen (z.B. Telefonkabeladern).

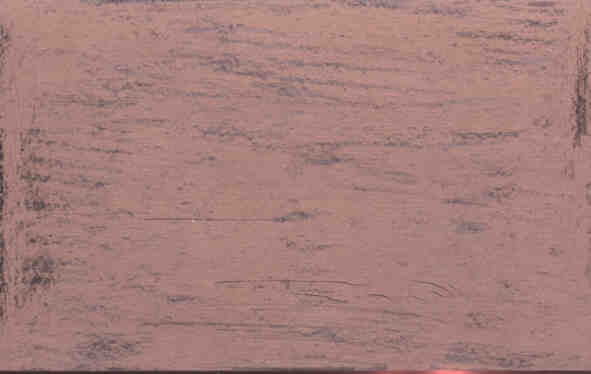

Los geht es mit dem Edding und der Europlatine. Ist es eine die Photolack drauf hat muss man das zuvor abkratzen, es
sei denn man kann die Platine wie es angedacht ist entwickeln. Man zeichnet die Leiterbahnen auf mit dem Edding wie
man es sich denkt. Parallelschaltung ist auch da angesagt. Eddingbreite reicht immer voll aus.
Nun nimmt man das Eisen 3 Chlorid:
Das Mischverhädniss mit dem Wasser steht drauf. Das Wasser erwärmt
man auf etwa 40 °C und gibt es in einen Plastikschüssel zu dem Eisen 3 Chlorid.
Das Eisen 3 Chlorid solltet ihr nur nicht berühren, ambesten Handschuhe anziehen!
Kurz mit einem Plastik / Holzstab umgerührt das ganze und man kann die Platine reinlegen.
Immer dabei die Platine mit dem Stab hin und her bewegen. Ihr seht nun wie nach und nach
weggeätzt wird, wo kein Edding ist. Das ganze ist nach etwa 10 min fertig.
Den Edding könnt ihr mit Iso Alkohol / Terpentin /Reinigungsbenzin abwischen.

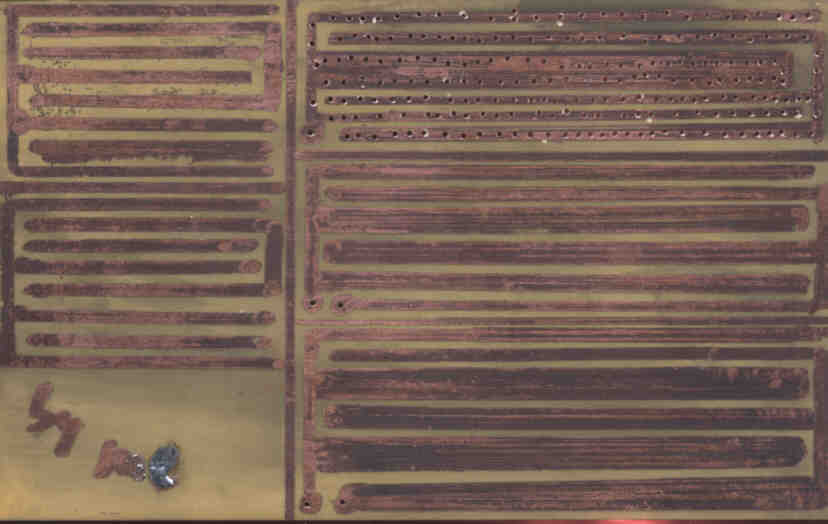

Nun sieht man die Kupferbahnen und man kann die Löcher bohren und die Platine anschließend schneiden.

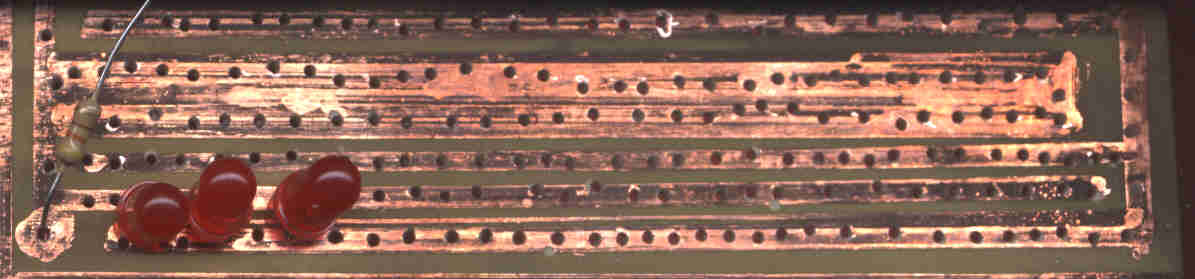

Nun kann man die Platine bestücken mit LEDs und einem Vorwiderstand (ist nur ein Schaubild):
Wenn man das ganze bestückt und verlötet hat kann man die LEDs ambesten mit 2 Komponentenkleber
sichern und alles schön dick mit wasserfesten Lack zur Isolierung überziehen.
Um den Widerstand kommt ja dann der Anschlussdraht mit dem Schalter. Solche Lötstellen kann man
gut mit Heißkleber isolieren

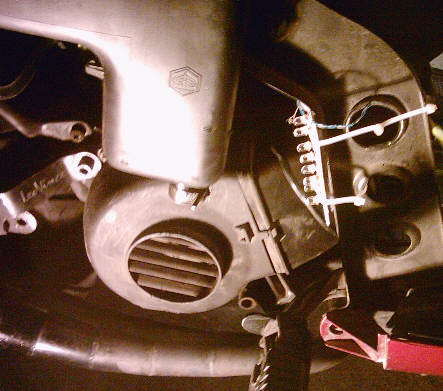

Ich baute mir das ganze als Endschalldämpferbeleuchtung an. Machte Schaumstoff hinter die Platine
zum Rahmen hin (Rahmen ist ja eine elektrisch leitene Verbindung)und rappte die Platine mit
Kabelbindern an.

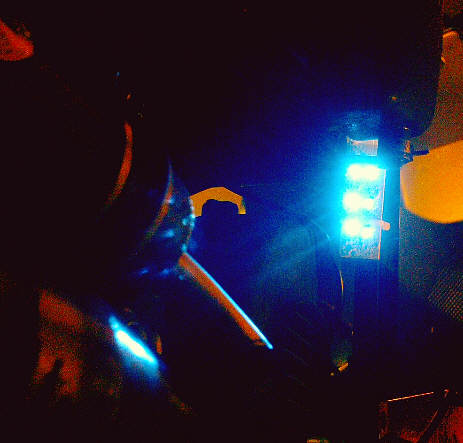

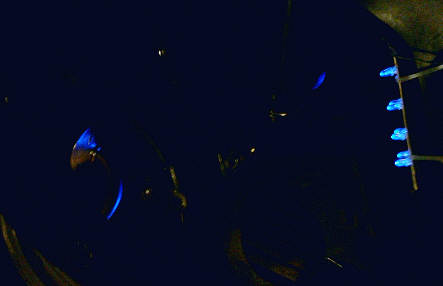

Leider hat meine Kamera nicht gunug Lux um das Licht hell genug darzustellen (ist in wirklichkeit heller).
